데이터 시각화 차트 선택 가이드: 분석 질문과 데이터 형태에 맞는 최적의 그래프 찾기

데이터 분석가가 EDA(탐색적 데이터 분석)를 수행하거나 대시보드 및 보고서를 설계할 때 가장 먼저 마주치는 난제는 “이 질문에 답하려면 어떤 그래프를 그려야 하는가?”입니다.

변수의 형태(연속형 vs 범주형), 변수의 개수(단변량, 이변량, 다변량), 그리고 분석의 목적(분포 탐색, 집단 비교, 시간 추세, 흐름 추적, 공간 분포)에 따라 적합한 시각화 문법은 완전히 달라집니다. 맞지 않는 차트를 선택하면 아무리 훌륭한 통계 모델링도 청중에게 오해를 불러일으키기 십상입니다.

이번 가이드에서는 “무슨 질문을 해결하려 하는가?”를 기준으로 설계된 데이터 시각화 차트 선택 사전과 함께, 실무에서 자주 헷갈리는 모자이크 vs 히트맵 vs 마리메코 vs 샹키 vs 덤벨 차트의 심층 비교 및 R ggplot2 구현 코드를 총정리합니다.

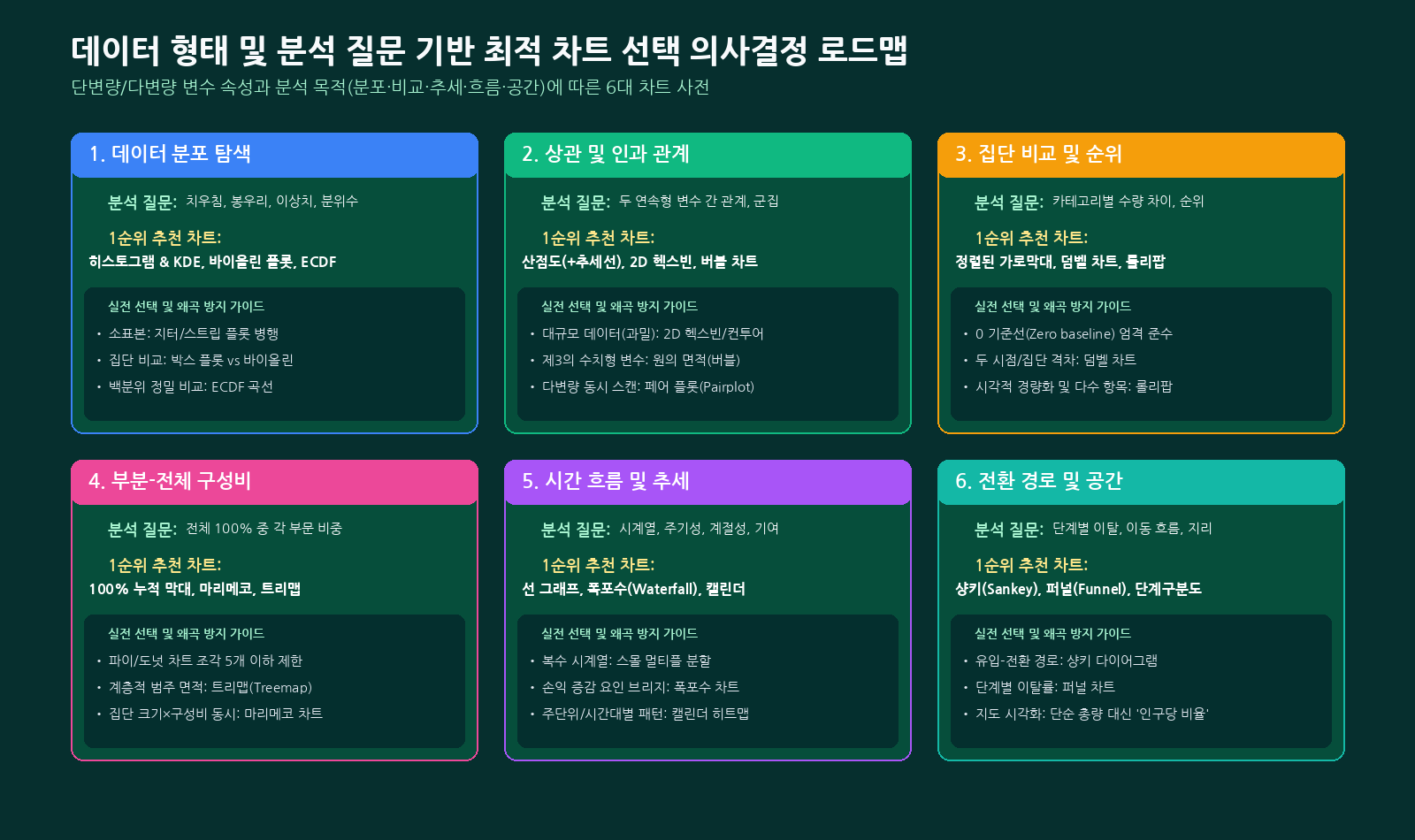

1. 분석 목적별 차트 선택 빠른 길잡이 (Quick Decision Matrix)

차트를 고를 때는 도형의 이름이 아니라 내가 던지는 분석 질문(Analytical Question)에서 출발해야 합니다.

질문(분석 목적)	1순위 추천 차트	보조 및 심화 변형 차트	필수 고려사항
분포가 어떻게 생겼나? (치우침, 봉우리)	히스토그램, 밀도곡선(KDE), ECDF	박스 플롯, 바이올린, 리지라인(Ridgeline), 비스웜	구간 폭(bin width) 설정에 따른 왜곡 주의
두 변수 간 상관이나 관계가 있나?	산점도(+추세선)	버블 차트, 2D 헥스빈(Hexbin), 컨투어(등고선)	데이터 오버플로팅 시 투명도(alpha) 조정
집단 간 크기를 비교하고 순위를 매길 때	정렬된 막대 차트, 클리블랜드 도트	덤벨(Dumbbell), 롤리팝(Lollipop), 슬로프그래프	0 기준선(Zero baseline) 준수, 항목 정렬
전체 중 각 부분의 비율을 볼 때	100% 누적 막대, 트리맵(Treemap)	와플 차트, 모자이크 플롯, 마리메코	조각이 많은 파이 차트 지양
시간의 흐름에 따른 추세와 계절성	선 그래프, 캘린더 히트맵	영역 차트, 계단형(Step), 캔들스틱, 간트 차트	2개 이상의 Y축 대신 분할 패널(Facet) 사용
증감 요인의 기여도(손익 브리지)	폭포수 차트(Waterfall)	누적 편차 막대 차트	시작값과 최종값의 시각적 연결 확인
경로와 전환 흐름(출발지 → 도착지)	샹키 다이어그램(Sankey)	알루비얼(Alluvial), 평행 좌표계, 코드(Chord)	노드 간 교차선 최소화 및 너비 비례 확인
지리적 위치와 공간 데이터	단계구분도(Choropleth), 비례기호도	점밀도 지도, 카토그램(Cartogram), 헥스 타일	단순 총량이 아닌 ‘비율/인구당 수치’ 정규화

2. 6대 분석 목적별 핵심 차트 총정리

2.1 관계와 분포 (Distribution & Relationship)

단일 변수의 퍼짐 정도나 두 연속형 변수 간의 통계적 상관관계를 규명합니다.

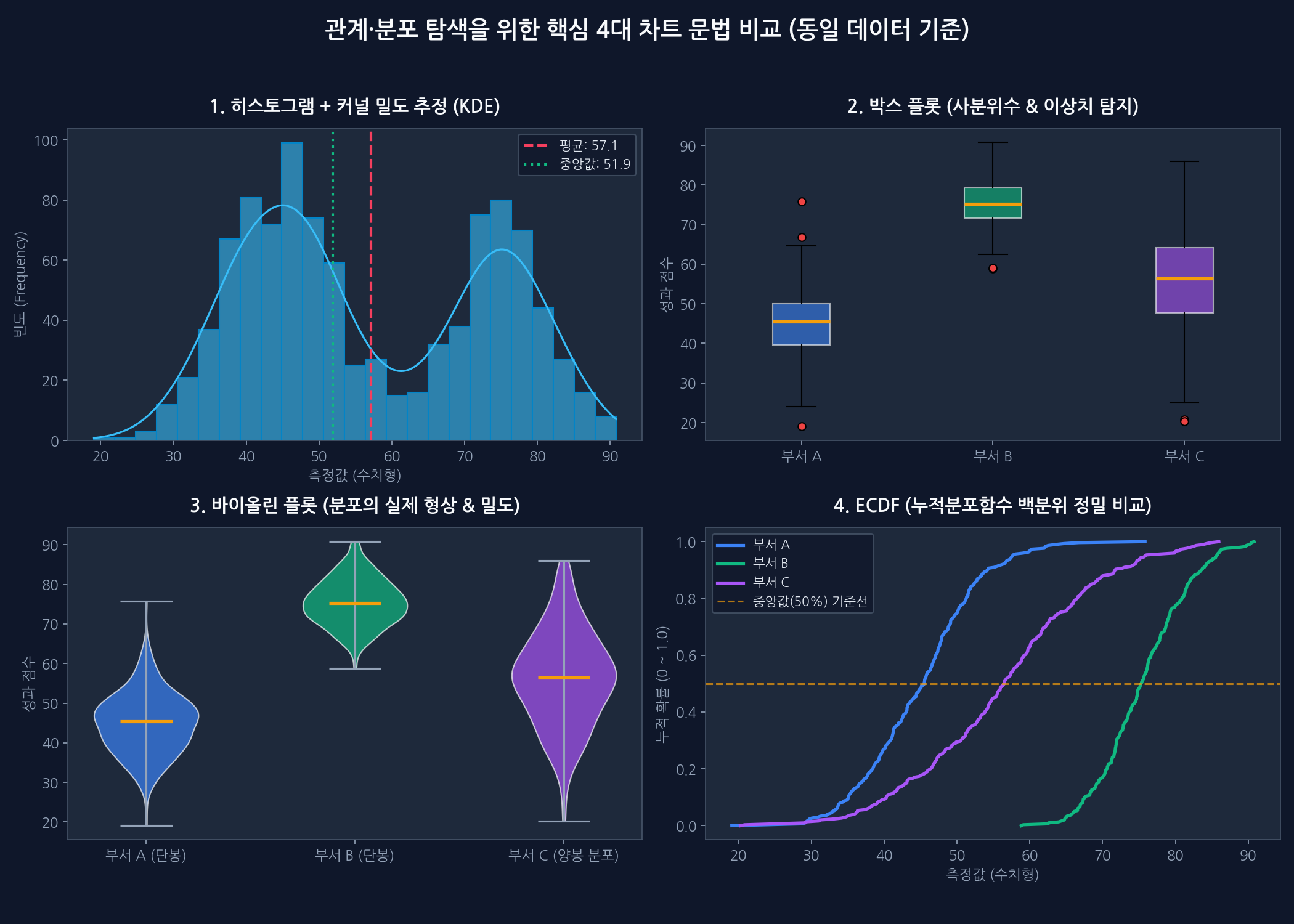

히스토그램(Histogram) vs 밀도곡선(KDE):
히스토그램은 관측치를 일정 구간(Bin)으로 나누어 빈도를 측정합니다. 구간 폭에 따라 형태가 급변하므로 매끄러운 추정치인 KDE나 누적분포함수인 ECDF(Empirical Cumulative Distribution Function)를 함께 확인하는 것이 정석입니다.
박스 플롯(Box Plot) vs 바이올린 플롯(Violin Plot):
박스 플롯은 사분위수(IQR)와 이상치를 요약하는 데 탁월하지만, 데이터가 양봉(Bimodal) 분포를 띨 때 이를 포착하지 못합니다. 바이올린 플롯은 박스 플롯 안에 KDE 곡선을 결합하여 분포의 실제 형상을 드러냅니다.
2D 헥스빈(Hexbin) & 히트맵:
수십만 건의 점이 찍혀 산점도가 새까맣게 뭉개지는 오버플로팅(Overplotting) 현상이 발생할 때 육각형 격자로 밀도를 요약합니다.

2.2 비교와 구성 (Comparison & Composition)

범주형 집단 간의 수량 차이나 전체에서 특정 부문이 차지하는 비중을 측정합니다.

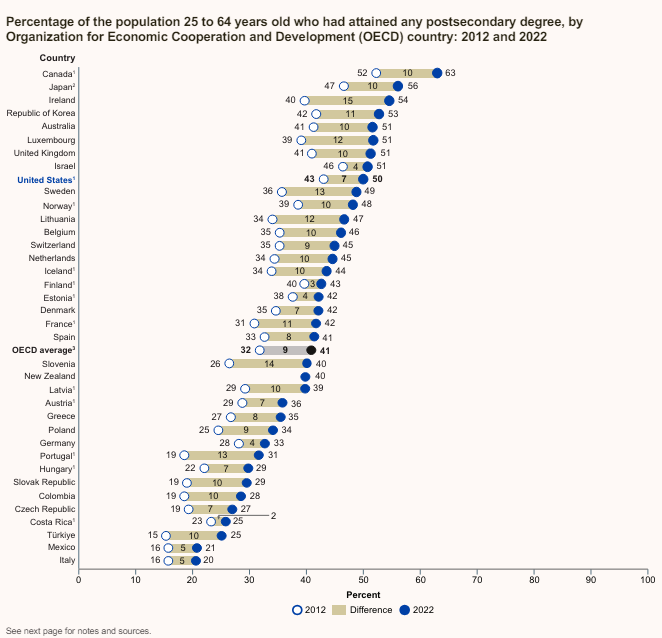

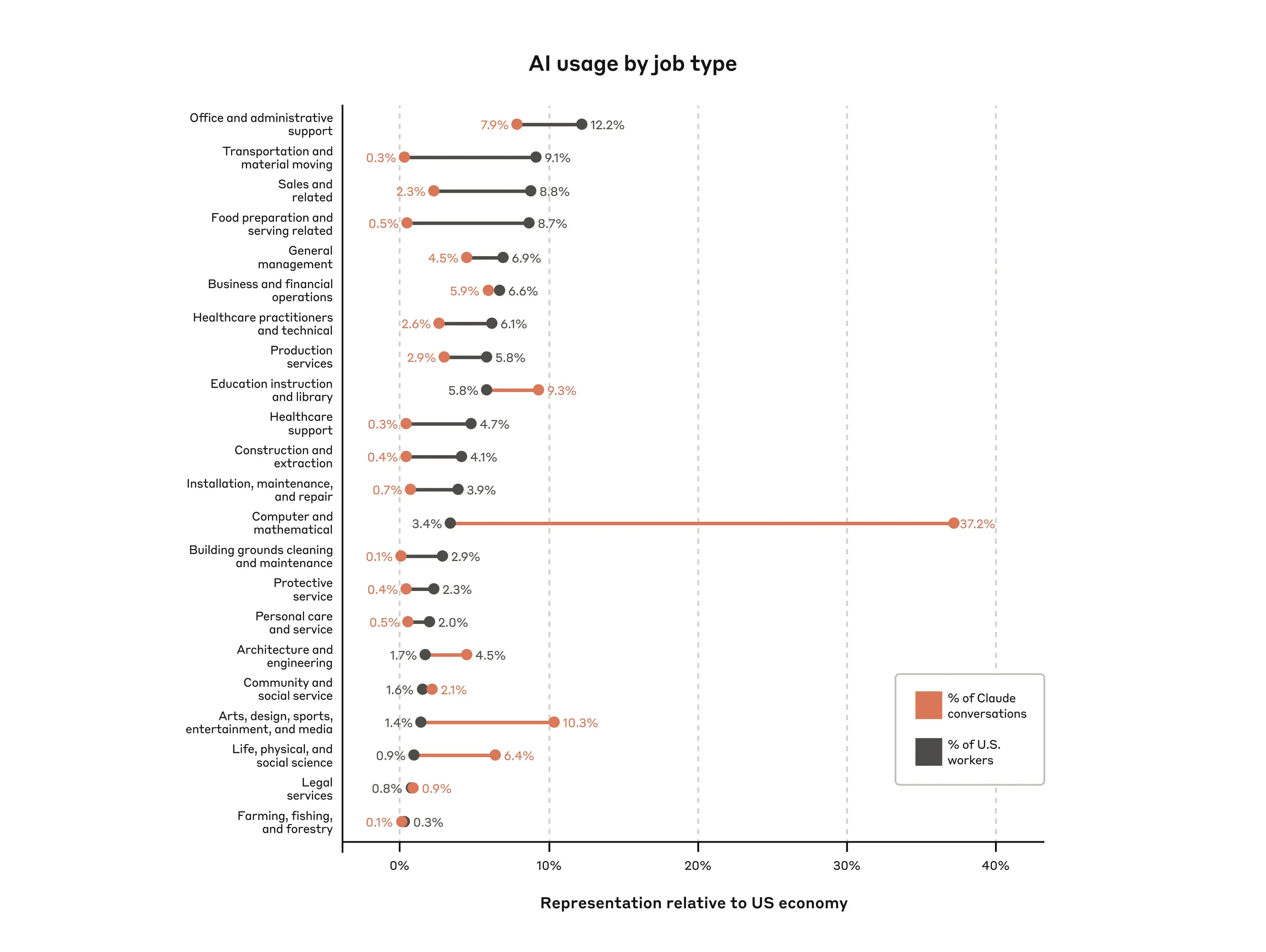

덤벨 차트(Dumbbell Chart):
동일 항목에 대해 두 시점(Before vs After) 또는 두 집단(남/여, 목표/실적)의 격차를 두 개의 점과 연결선으로 표현합니다. 가로 막대 2개를 겹쳐 그리는 것보다 시각적 피로도가 훨씬 낮습니다.
롤리팝 차트(Lollipop Chart):
막대 차트의 두꺼운 면적을 얇은 선과 끝점 원형으로 대체하여, 시각적 무게감을 덜어내고 좁은 공간에 많은 항목을 깔끔하게 나열할 때 적합합니다.
트리맵(Treemap):
계층 구조를 가진 데이터를 직사각형 면적의 크기로 치환하여, 수십 개의 하위 카테고리 비중을 직관적으로 탐색할 수 있습니다.

2.3 시간의 흐름 (Time Series) & 증감 기여

선 그래프(Line Chart): 연속적인 시계열 추세의 표준. 복잡한 다중 시계열은 스몰 멀티플(Small Multiples)로 분리해야 합니다.
폭포수 차트(Waterfall Chart):
재무제표의 영업이익 변동 요인(매출 증가, 원가 상승, 판관비 변동 등)처럼 양(+)과 음(-)의 기여도가 누적되어 최종 합계로 이어지는 과정을 브리지 형태로 시각화합니다.
캔들스틱 차트(Candlestick):
주식, 코인 등 금융 데이터에서 시가, 고가, 저가, 종가를 한 봉에 압축하여 표현합니다.

2.4 흐름과 전환 (Flows & Networks)

샹키 다이어그램(Sankey Diagram):
에너지 발전원별 생산량이 산업용/가정용 소비처로 흘러가는 경로, 웹사이트 유입 채널에서 최종 결제까지의 고객 이탈 경로 등 원천(Source)에서 목적지(Target)로 이동하는 양의 흐름을 굵기로 인코딩합니다.
퍼널 차트(Funnel Chart):
가입 → 상세페이지 조회 → 장바구니 → 결제 완료로 이어지는 마케팅 전환 단계별 감소율을 추적합니다.

2.5 공간 및 지도 (Spatial & Maps)

단계구분도(Choropleth Map):
행정구역 경계 내부에 값의 크기를 색상 농도로 표현합니다. 반드시 면적 편향을 없애기 위해 ‘인구 10만 명당 발생 건수’ 같은 비율 데이터로 정규화해야 합니다.

3. 실무 심층 비교: 모자이크 vs 마리메코 vs 히트맵 vs 샹키

실무 분석 보고서에서 가장 많이 혼동되고 오용되는 4가지 차트의 차이점을 명확히 짚어봅니다.

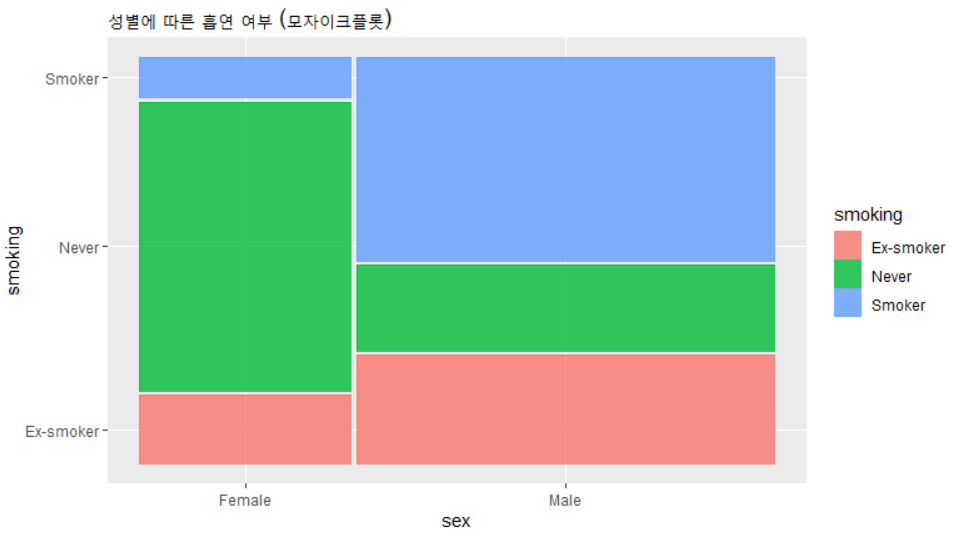

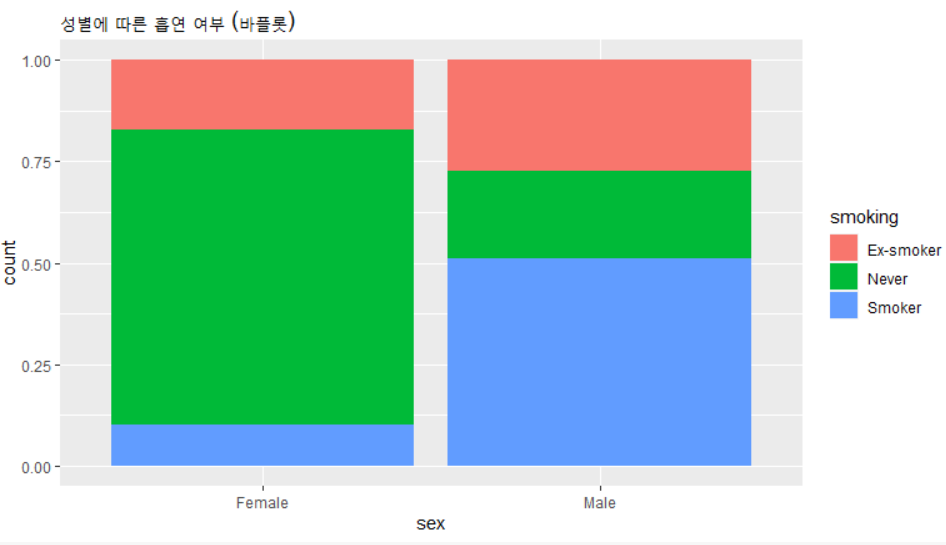

3.1 모자이크 플롯(Mosaic Plot) vs 누적 막대

일반적인 100% 누적 막대 그래프는 모든 막대의 가로 너비가 일정합니다.
반면 모자이크 플롯은 X축 범주의 전체 빈도에 비례하여 막대의 너비 자체가 달라집니다. 즉, X축의 너비와 Y축의 높이가 모두 비율을 인코딩하므로 각 타일의 전체 ’면적’이 두 변수의 결합 빈도(Joint Frequency)를 나타냅니다.

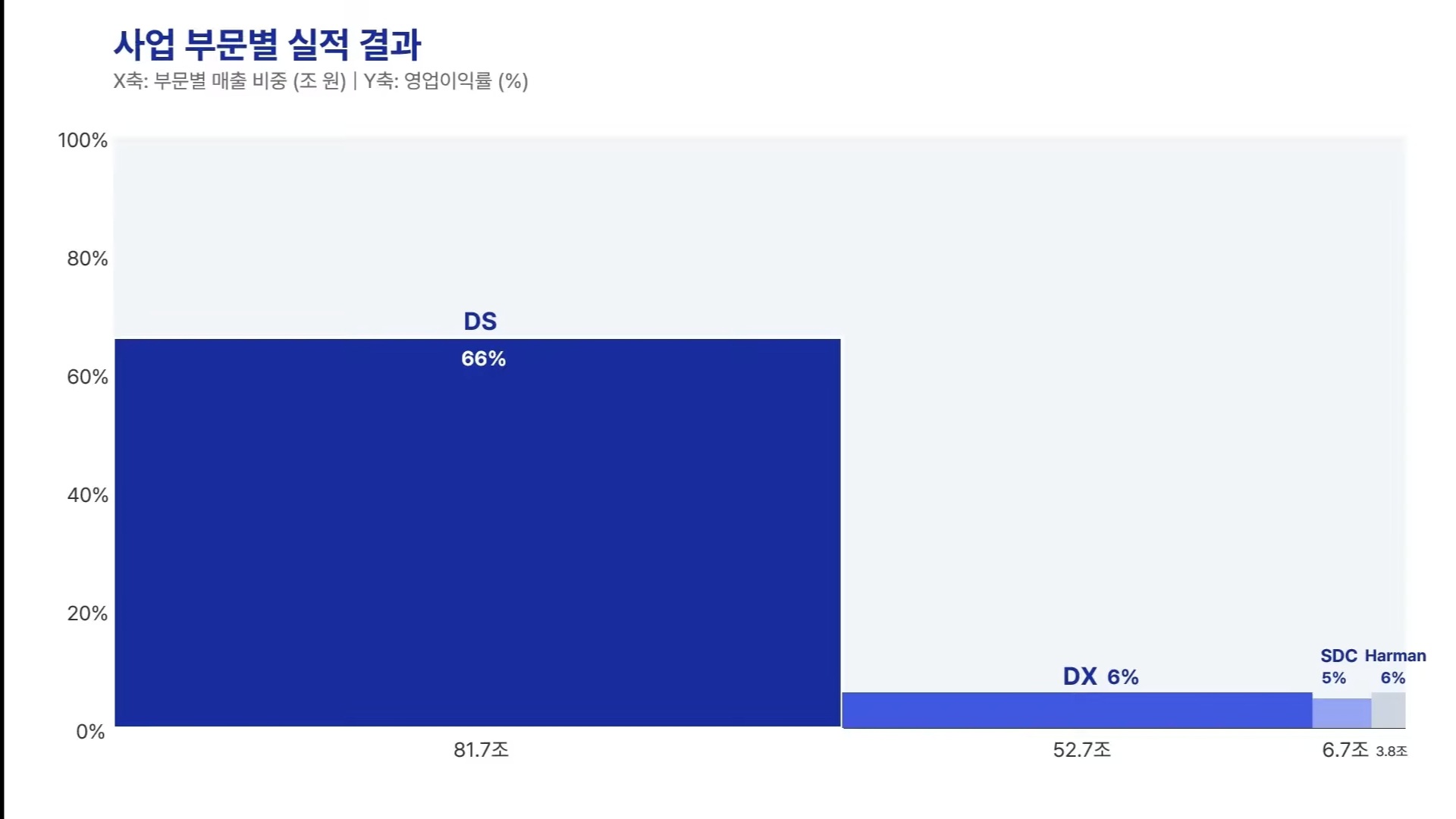

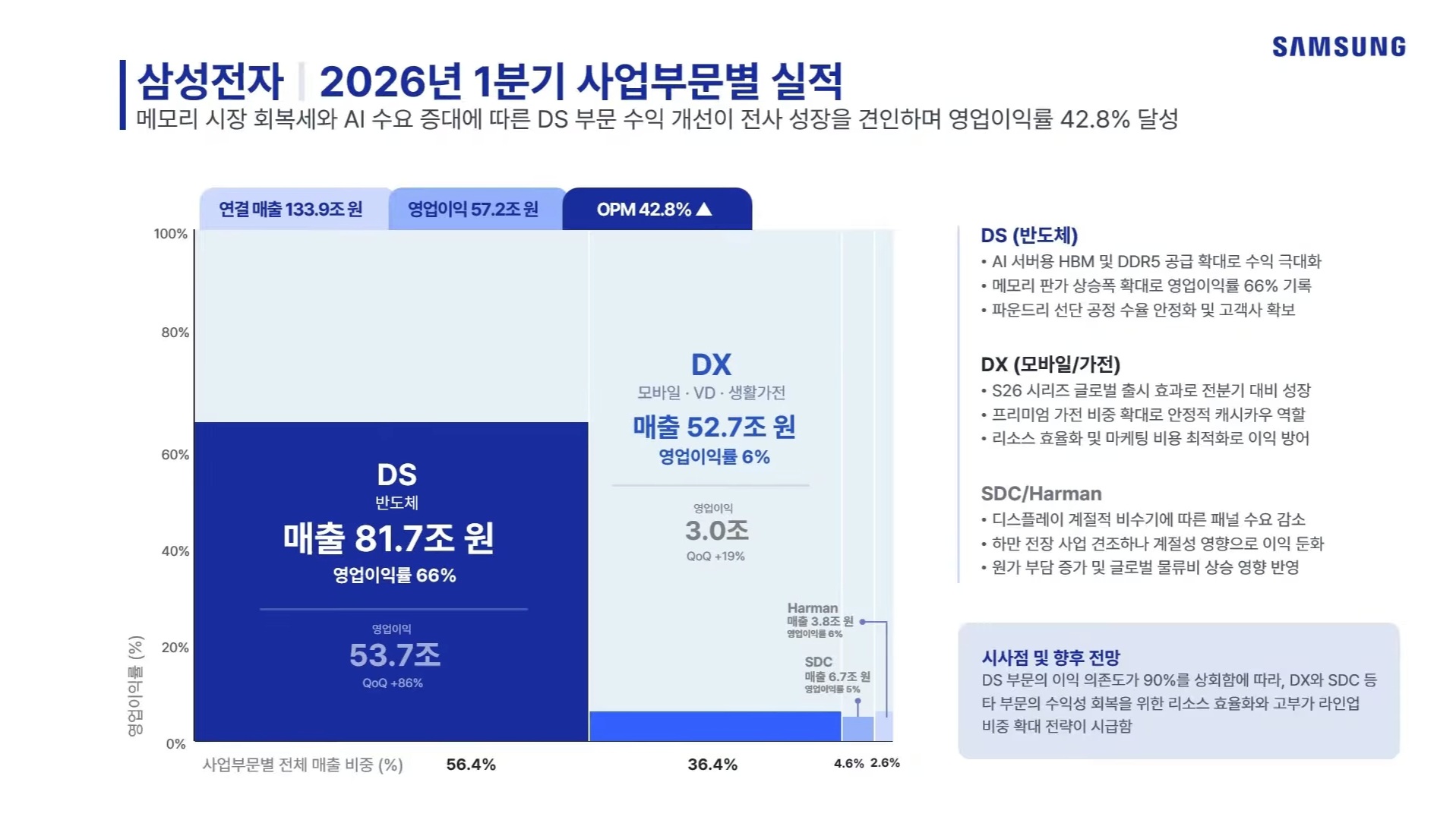

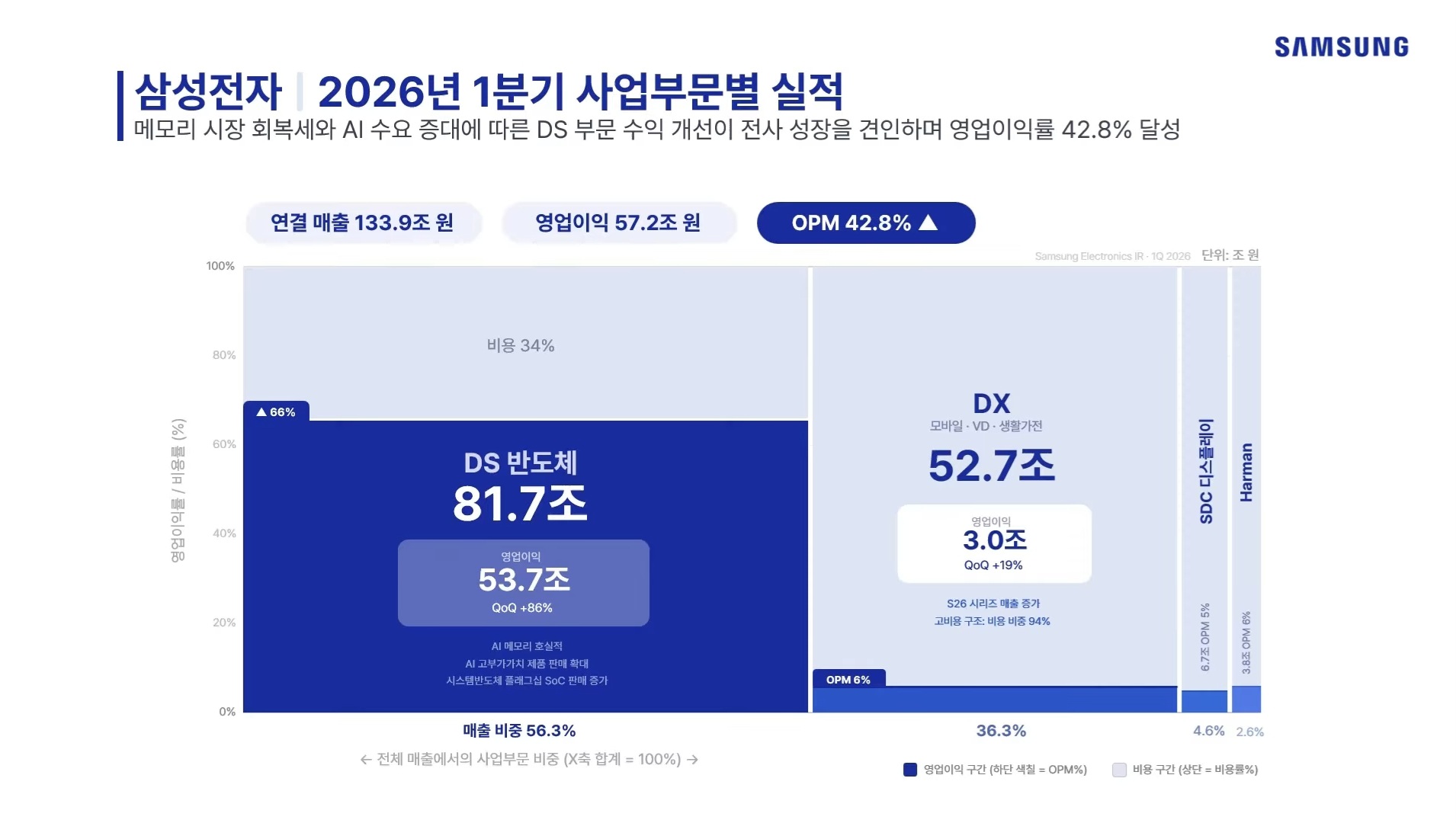

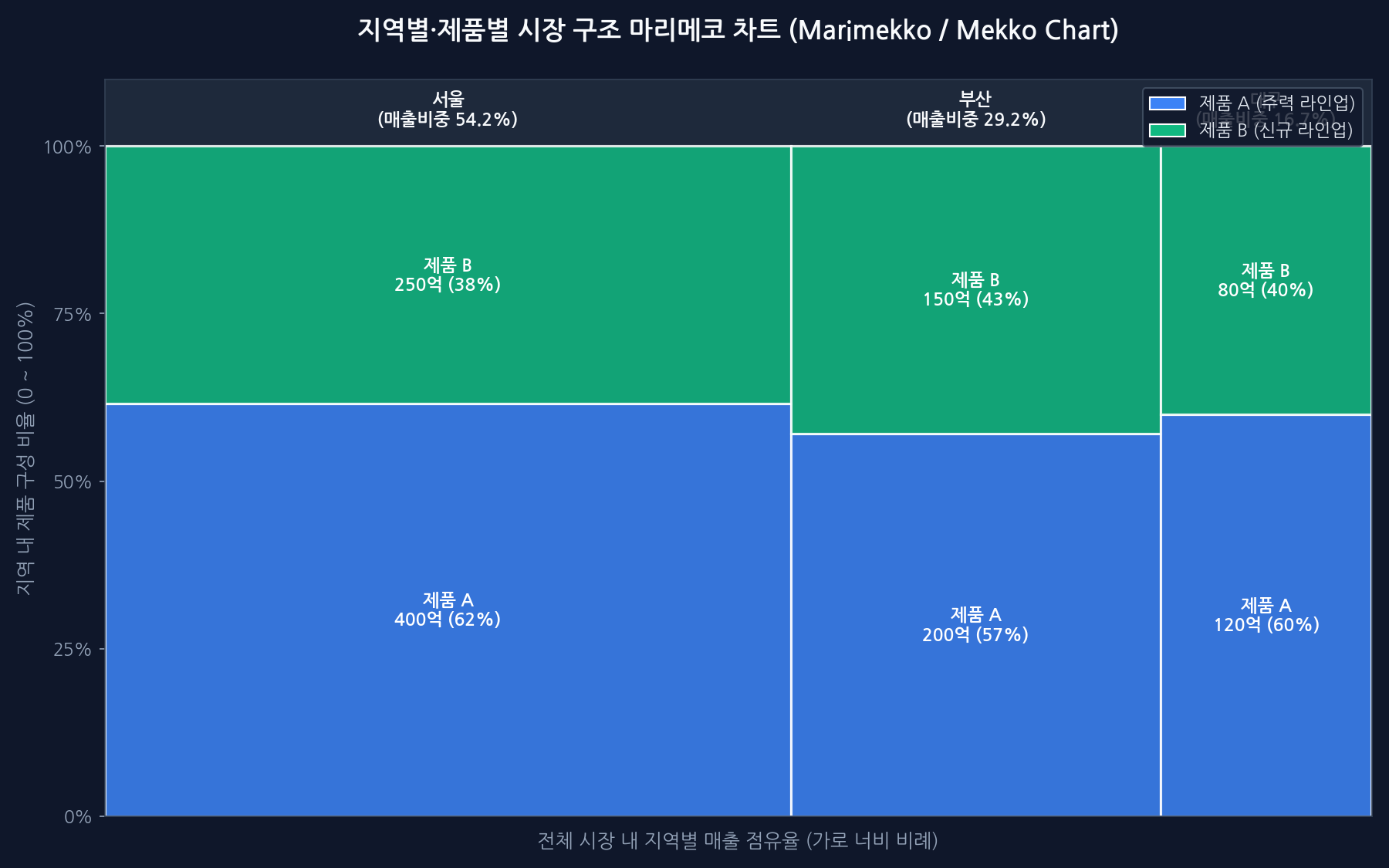

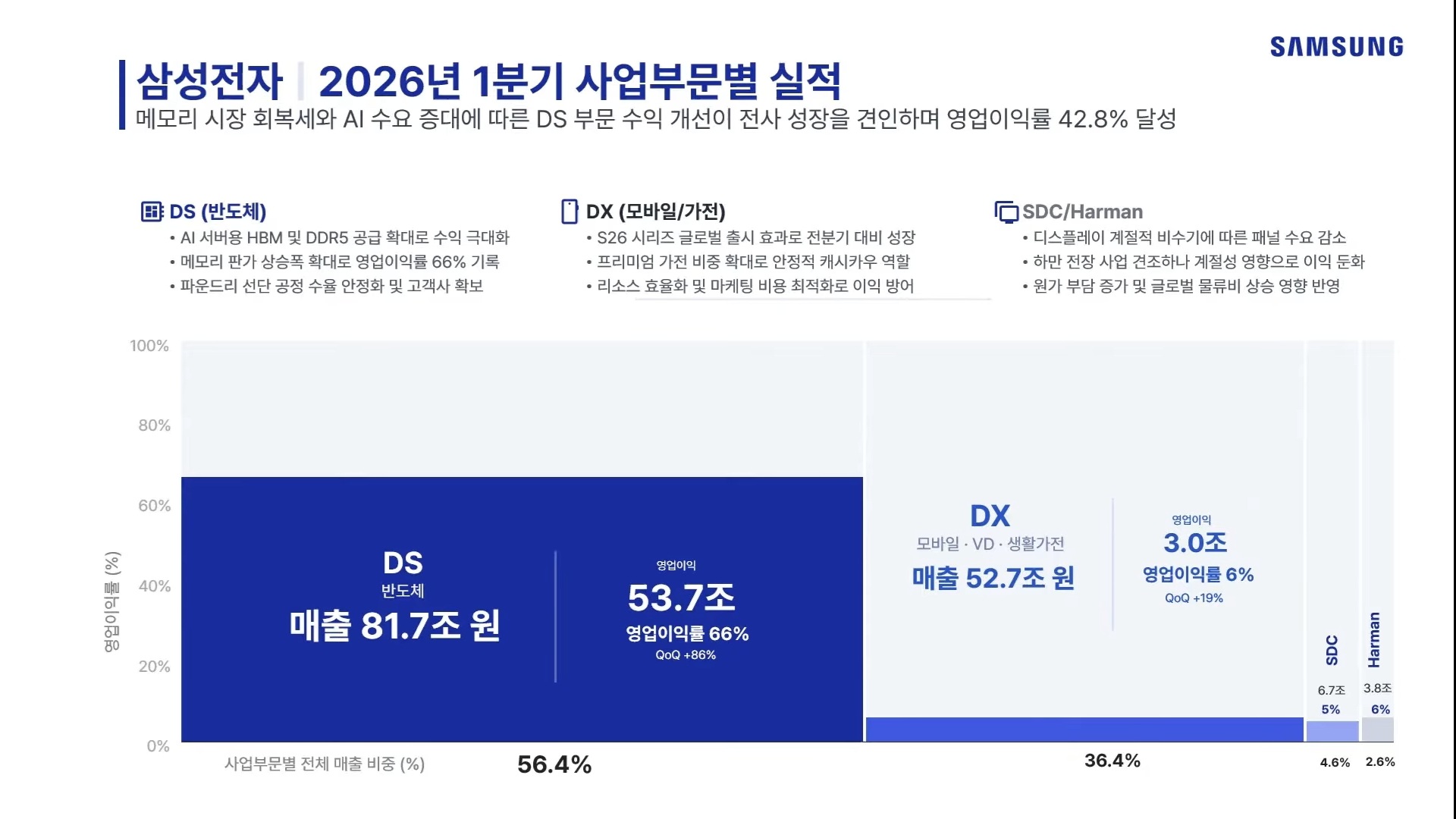

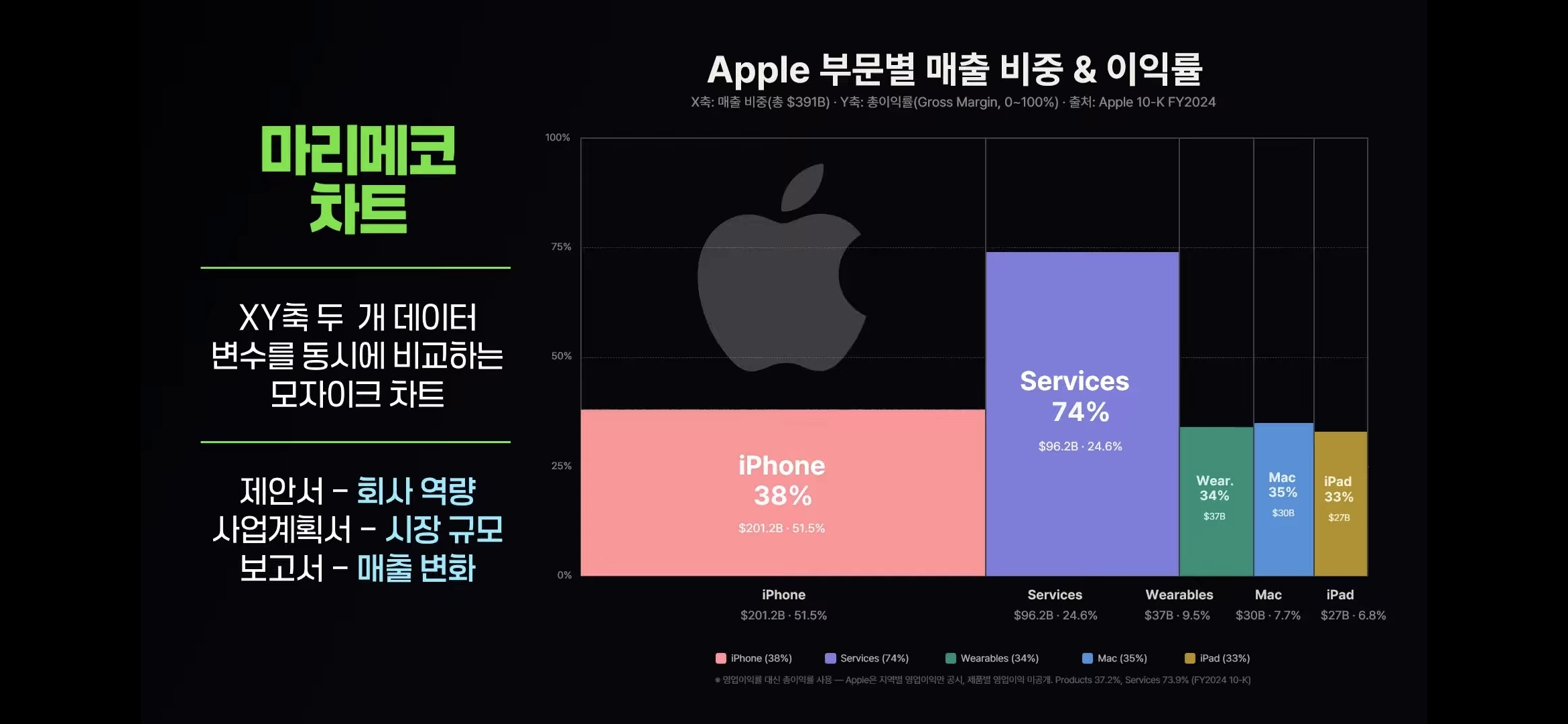

3.2 마리메코 차트(Marimekko / Mekko Chart)

마리메코 차트는 모자이크 플롯의 비즈니스 버전입니다. - X축 너비: 그룹 합계(예: 사업부별 전체 매출액 규모) - Y축 높이: 그룹 내부의 세부 범주 구성비(예: 영업이익 vs 원가 비중) - 면적: 각 사업부 세부 항목의 절대 금액

[!NOTE] 히트맵과 마리메코 차트의 결정적 차이:
- 히트맵: 행과 열의 격자 크기는 고정되어 있고 ‘색상의 진하기(Value Intensity)’로 값의 크기를 전달합니다. 시간대별 패턴, 상관계수 매트릭스 탐색에 최적입니다.
- 마리메코: 색상은 단순히 범주를 구분하고 ‘도형의 가로폭과 면적’이 실제 집단의 크기와 구성비를 대변합니다. 시장점유율 분석, 사업 포트폴리오 분석에 최적입니다.

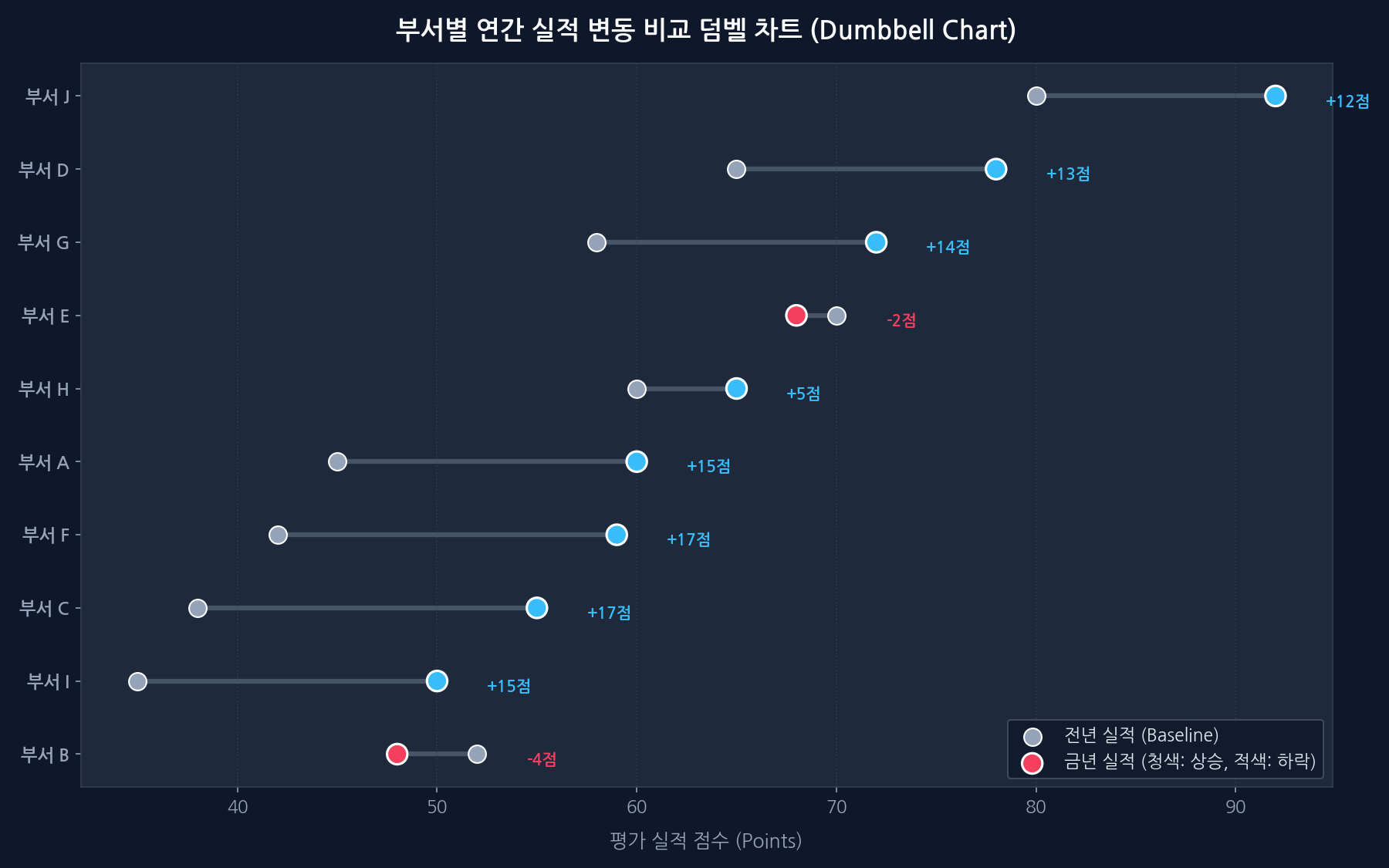

4. 실전 덤벨 차트(Dumbbell Chart)의 위력

두 시점 간의 증감을 비교할 때, 일반적인 묶은 막대(Grouped Bar)는 막대가 2배로 늘어나 차트가 지저분해집니다. 이때 덤벨 차트를 사용하면 놀라울 정도로 직관적인 비교가 가능합니다.

# R ggplot2를 활용한 덤벨 차트 실전 구현 예시
library(ggplot2)
library(dplyr)

# 가상 데이터 생성: 부서별 전년 대비 금년 성과
df_dumbbell <- data.frame(
  dept = paste("부서", LETTERS[1:10]),
  last_year = c(45, 52, 38, 65, 70, 42, 58, 60, 35, 80),
  this_year = c(60, 48, 55, 78, 68, 59, 72, 65, 50, 92)
) %>%
  mutate(diff = this_year - last_year) %>%
  arrange(this_year) %>%
  mutate(dept = factor(dept, levels = dept))

# 덤벨 차트 렌더링
ggplot(df_dumbbell) +
  geom_segment(aes(x = last_year, xend = this_year, y = dept, yend = dept),
               color = "#cbd5e1", linewidth = 1.2) +
  geom_point(aes(x = last_year, y = dept), color = "#94a3b8", size = 4) +
  geom_point(aes(x = this_year, y = dept, color = diff > 0), size = 4.5) +
  scale_color_manual(values = c("TRUE" = "#2563eb", "FALSE" = "#ef4444"),
                     labels = c("하락", "상승"), name = "변동 추세") +
  labs(
    title = "부서별 연간 실적 변동 비교 (Dumbbell Chart)",
    subtitle = "회색: 전년 실적 | 청색/적색: 금년 실적 및 증감 방향",
    x = "달성 실적 (점)", y = ""
  ) +
  theme_minimal(base_family = "NanumGothic") +
  theme(
    legend.position = "top",
    panel.grid.minor = element_blank(),
    axis.text = element_text(size = 11, face = "bold")
  )

5. R 데이터 시각화 핵심 라이브러리 스니펫

5.1 마리메코(Mekko) 차트 R 코드

library(ggplot2)
library(dplyr)

df_mekko <- data.frame(
  region  = c("서울", "서울", "부산", "부산", "대구", "대구"),
  product = c("제품 A", "제품 B", "제품 A", "제품 B", "제품 A", "제품 B"),
  sales   = c(400, 250, 200, 150, 120, 80)
)

# 1. 지역별 전체 매출 비중에 따른 X축 너비 계산
region_summary <- df_mekko %>%
  group_by(region) %>%
  summarise(region_total = sum(sales)) %>%
  mutate(
    x_end = cumsum(region_total) / sum(region_total),
    x_start = lag(x_end, default = 0)
  )

# 2. 지역 내 제품별 비율(Y축 높이) 계산 및 좌표 병합
df_plot <- df_mekko %>%
  group_by(region) %>%
  mutate(
    reg_sum = sum(sales),
    y_end = cumsum(sales) / reg_sum,
    y_start = lag(y_end, default = 0)
  ) %>%
  left_join(region_summary, by = "region")

# 3. geom_rect를 이용한 마리메코 차트 출력
ggplot(df_plot, aes(xmin = x_start, xmax = x_end, ymin = y_start, ymax = y_end, fill = product)) +
  geom_rect(color = "white", linewidth = 0.8) +
  geom_text(aes(x = (x_start + x_end)/2, y = (y_start + y_end)/2,
                label = paste0(product, "\n", sales, "억")),
            size = 3.5, fontface = "bold", color = "white") +
  scale_x_continuous(
    breaks = (region_summary$x_start + region_summary$x_end) / 2,
    labels = region_summary$region
  ) +
  scale_y_continuous(labels = scales::percent_format()) +
  scale_fill_manual(values = c("제품 A" = "#3b82f6", "제품 B" = "#10b981")) +
  labs(
    title = "지역별·제품별 시장 매출 구조 (Marimekko Chart)",
    subtitle = "가로 너비 = 지역별 매출 점유율 | 세로 높이 = 제품별 판매 비중",
    x = "지역 (너비 비례)", y = "제품 비중"
  ) +
  theme_minimal()

6. 시각화 왜곡을 방지하는 실무 체크리스트

차트를 실무 보고서나 프로덕션 대시보드에 배포하기 전, 다음 항목을 반드시 점검해야 합니다.

[!TIP] 1. 막대 차트의 기준선이 0(Zero)부터 시작하는가?
중간 값을 잘라내면 작은 차이가 엄청난 격차처럼 왜곡됩니다. 2. 비교 대상 간의 Y축 스케일이 동일한가?
스몰 멀티플 패널을 구성할 때 축 스케일이 제각각이면 시각적 비교가 완전히 무너집니다. 3. 지도 시각화에서 총량 대신 비율 데이터를 사용했는가?
인구가 많은 대도시는 단순 건수로 집계하면 무조건 짙은 색으로 칠해져 오해를 부릅니다. 4. 색각 이상(Color Blindness)을 고려한 팔레트인가?
빨강과 초록의 직접 대비를 피하고, Viridis나 ColorBrewer 안전 팔레트를 사용하세요. 5. 데이터 오버플로팅이 발생하지 않았는가?
산점도의 점들이 뭉쳐 있다면 투명도(Alpha)를 부여하거나 2D 헥스빈으로 전환하세요.

데이터 시각화의 목적은 아름다운 미술 작품을 만드는 것이 아니라, 복잡한 통계적 진실을 청중의 뇌리에 가장 빠르고 정확하게 전달하는 것입니다. 본 가이드의 선택 사전과 원칙을 나침반 삼아 데이터에 최적화된 시각화를 완성해 보시기 바랍니다!
